拓扑如上

简单的VRF配置.zip

首先我们配置中间的三层交换机

sys //进入配置模式
un in en //关闭消息提醒
ip vpn-instance VRF-A  //创建VRF实例
 route-distinguisher 100:1 //用于标记VRF,区别不同VRF相同IP
 vpn-target 100:1 export-extcommunity //VPN路由导入，使交换机能识别VRF内的路由
 vpn-target 100:1 import-extcommunity
ip vpn-instance VRF-B
 route-distinguisher 100:2
 vpn-target 100:2 export-extcommunity
 vpn-target 100:2 import-extcommunity
 q //ensp里退出是这个也就是quit
 vlan batch 10 20 //创建两个vlan
 interface Vlanif 10
 ip binding vpn-instance VRF-A //把vlan10绑定到分配的VRF
 ip address 192.168.1.1 255.255.255.0
 undo shutdown
interface Vlanif 20
 ip binding vpn-instance VRF-B
 ip address 192.168.2.1 255.255.255.0
 undo shutdown
 int e0/0/2
 port link-type access
 port default vlan 10 //连接左边路由器
 int e0/0/3
 port link-type access
 port default vlan 20
 int e0/0/1
 port link-type trunk //更改端口为trunk模式
 port trunk allow-pass vlan all //放行所有vlan
 //下面这步最后再来配，现在先去配其他设备
 ip route-static vpn-instance VRF-A 10.0.0.0 255.255.255.0 192.168.1.2 //添加静态路由，保证数据可以转发出去
ip route-static vpn-instance VRF-B 10.0.0.0 255.255.255.0 192.168.2.2

配置左边路由器

interface GE 0/0/0
 ip address 192.168.1.2 255.255.255.0
 undo shutdown
 interface GE 0/0/1
 ip address 10.0.0.1 255.255.255.0
 undo shutdown
 //
 ip route-static 192.168.1.0 255.255.255.0 10.0.0.2

右边

interface GE 0/0/0
 ip address 192.168.2.2 255.255.255.0
 undo shutdown
 interface GE 0/0/1
 ip address 10.0.0.1 255.255.255.0
 undo shutdown
 //
 ip route-static 192.168.2.0 255.255.255.0 10.0.0.2

二层交换机

vlan batch 10 20
int g0/0/2
port link-type access
 port default vlan 10
 int g0/0/3
 port link-type access
 port default vlan 20
 int g0/0/1
 port link-type trunk
 port trunk allow-pass vlan all

配到这里回去看看静态路由配置

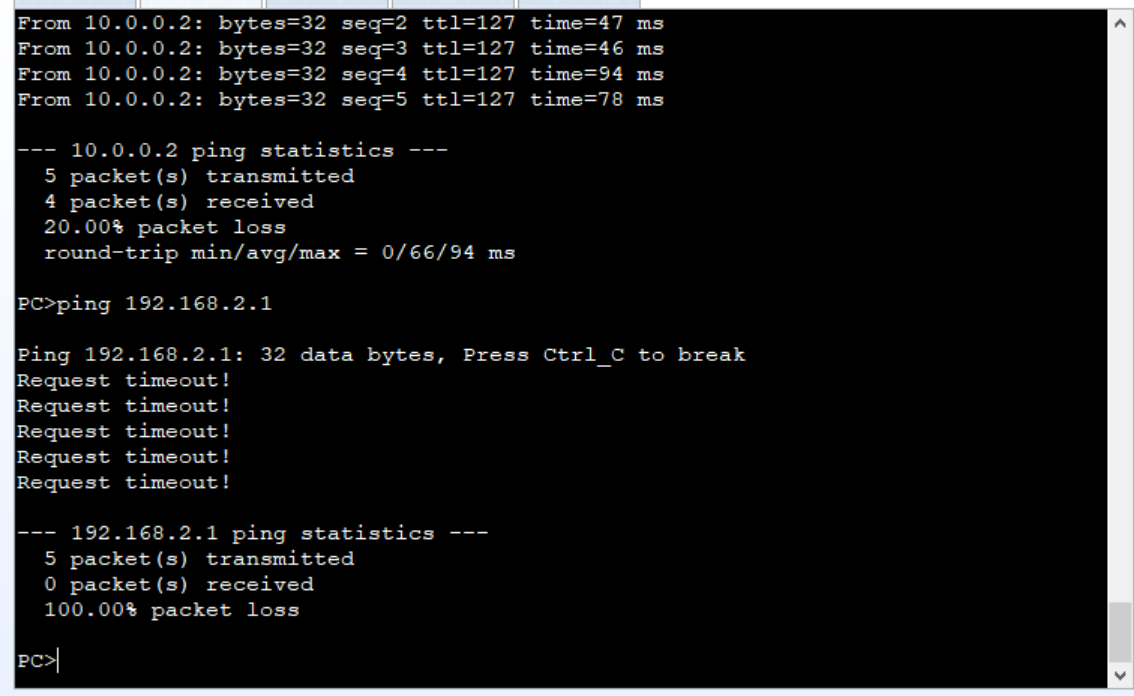

现在就可以发现路由已经被隔离了，只有单边可以互通

记得配置完成后保存配置

退出到<>这个状态使用save保存即可
