校园网配置模拟（思科）
参考视频：思科校园网配置-含防火墙5505和无线-保姆级教程_哔哩哔哩_bilibili
这个未配置文件只有路由器和防火墙没有没有配置，服务器群和其他的什么都是好的，可以不用管。
拓扑图如上，主要目标为配置防火墙，ospf协议,动态NAT等等
端口连接如图（路由器互联需要添加串口接口WIC-2T,还有直连端口NM-2FE2W）
首先配置服务器接入路由器(如果有问题就配完ospf后就路由重分布一下)
en conf t int f0/0 ip add 192.168.8.5 255.255.255.0 no shutdown int f0/1 ip add 192.168.9.1 255.255.255.0 no shutdown ip helper-address 192.168.8.3 //添加dhcp服务器地址 router ospf 10 //配置ospf协议 net 192.168.8.0 0.0.0.255 area 0 net 192.168.9.0 0.0.0.255 area 0 default-information originate end
再配置核心路由器1
en conf t int f0/0 ip add 192.168.9.2 255.255.255.0 no shutdown int f0/1 ip add 192.168.13.1 255.255.255.0 no shutdown int f1/0 ip add 192.168.10.1 255.255.255.0 no shutdown ip helper-address 192.168.8.3 exit router ospf 20 net 192.168.9.0 0.0.0.255 area 0 net 192.168.10.0 0.0.0.255 area 0 net 192.168.13.0 0.0.0.255 area 0 default-information originate //路由重分布？ exit ip route 0.0.0.0 0.0.0.0 192.168.13.2 //默认路由 end
核心路由器2
en conf t int f0/0 ip add 192.168.10.2 255.255.255.0 no shutdown int f0/1 ip add 192.168.11.1 255.255.255.0 no shutdown ip helper-address 192.168.8.3 int s0/3/0 ip add 192.168.12.1 255.255.255.0 no shutdown ip helper-address 192.168.8.3 exit router ospf 30 net 192.168.10.0 0.0.0.255 area 0 net 192.168.11.0 0.0.0.255 area 0 net 192.168.12.0 0.0.0.255 area 0 default-information originate exit end
分校区接入路由器
en conf t int f0/0 ip add 192.168.7.254 255.255.255.0 ip helper-address 192.168.8.3 no shutdown int s0/3/0 ip add 192.168.12.2 255.255.255.0 clock rate 64000//设置时钟频率 no shutdown exit router ospf 40 net 192.168.7.0 0.0.0.255 area 0 net 192.168.12.0 0.0.0.255 area 0 exit end
现在就可以检查分校区的连接性了

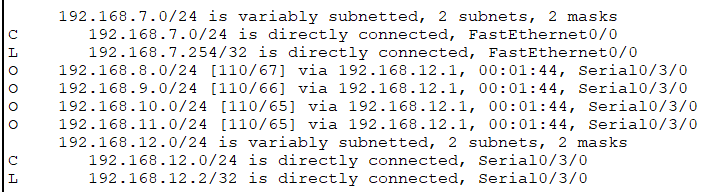

如果配置成功最后分校区的路由表应该是这样的

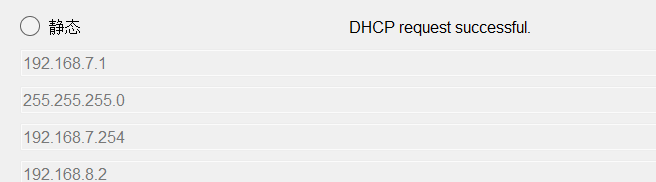

覆盖到上面路由器的所有地址才是正确的，此时电脑申请DHCP即可成功
现在继续配置核心交换机
en conf t vlan 10 vlan 20 vlan 30 vlan 40 vlan 50 vlan 60 int vlan 10 ip add 192.168.1.254 255.255.255.0 ip helper-address 192.168.8.3 int vlan 20 ip add 192.168.2.254 255.255.255.0 ip helper-address 192.168.8.3 int vlan 30 ip add 192.168.3.254 255.255.255.0 ip helper-address 192.168.8.3 int vlan 40 ip add 192.168.4.254 255.255.255.0 ip helper-address 192.168.8.3 int vlan 50 ip add 192.168.5.254 255.255.255.0 ip helper-address 192.168.8.3 int vlan 60 ip add 192.168.6.254 255.255.255.0 ip helper-address 192.168.8.3 exit ip routing int f0/1 no sw ip add 192.168.11.2 255.255.255.0 no shutdown int f0/2 sw mo ac sw acc vlan 10 int f0/3 sw mo ac sw acc vlan 20 int f0/4 sw mo ac sw acc vlan 30 int f0/5 sw mo ac sw acc vlan 40 int f0/6 sw mo ac sw acc vlan 50 int f0/7 sw mo ac sw ac vlan 60 exit router ospf 50 net 192.168.1.0 0.0.0.255 area 0 net 192.168.2.0 0.0.0.255 area 0 net 192.168.3.0 0.0.0.255 area 0 net 192.168.4.0 0.0.0.255 area 0 net 192.168.5.0 0.0.0.255 area 0 net 192.168.6.0 0.0.0.255 area 0 net 192.168.11.0 0.0.0.255 area 0 default-information originate exit end
配置无线路由器
更改地址为192.168.15.1
设置秘钥为wep：1234567890//必须是十位
然后给电脑添加无线网卡
AP配置相同
不出意外的话笔记本电脑就可以接收到无线信号了，然后电脑就可以用DHCP自动获取到IP
配置外网服务器和PC自己添加一个IP即可
配置外网路由器
en conf t int f0/0 ip add 100.1.2.1 255.255.255.0 no shutdown int s0/3/0 ip add 100.1.1.2 255.255.255.0 no shutdown end
配置出口路由器
en conf t int f0/0 ip add 192.168.14.2 255.255.255.0 no shutdown ip nat inside //配置外网接口，内接口 int s0/3/0 ip add 100.1.1.1 255.255.255.0 clock rate 64000 no shutdown ip nat outside exit router ospf 60 net 192.168.14.0 0.0.0.255 area 0 //只需要宣告内网 default-information originate exit ip route 0.0.0.0 0.0.0.0 100.1.1.2 //任意路由IP都转发给下一跳 ip route 192.168.0.0 255.255.0.0 192.168.14.1 //来自防火墙的这个地址转发到下一跳 ip nat pool DZC 100.1.1.3 100.1.1.10 Netmask 255.255.255.0 //添加地址池起始地址和最后地址 access-list 1 permit 192.168.0.0 0.0.255.255//配置防火墙,允许这个网段的地址进行转换 ip nat inside source list 1 pool DZC //接收地址池
配置防火墙(他的命令不能直接复制，只能手敲咯)
en //默认密码为空，直接回车即可 write erase //重置防火墙 reload //重启 en show run //检查正在启动的命令,如果重置没有删干净的话，就自己手动把那条命令 no 掉 int vlan 1 ip add 192.168.13.2 255.255.255.0 security-level 100//配置安全等级 nameif inside //取名字 no shutdown exit int e0/0 sw access vlan 1 int vlan 2 ip add 192.168.14.1 255.255.255.0 security-level 0 nameif outsiede no shutdown exit int e0/1 sw access vlan 2 access-list fx extended permit icmp any any //配置访问控制列表 access-group fx in in in access-group fx in in out access-group fx out in in route inside 192.168.0.0 255.255.0.0 192.168.13.1 route outside 0.0.0.0 0.0.0.0 192.168.14.2
配置完成后内网就可以访问外网咯，外网不能访问内网
完成之后保存拓扑图的时候记得在设备里面都保存一下
en copy running-config startup-config
这样退出就可以保存命令了
