神州数码交换机+ac+ap简单配置（如成）

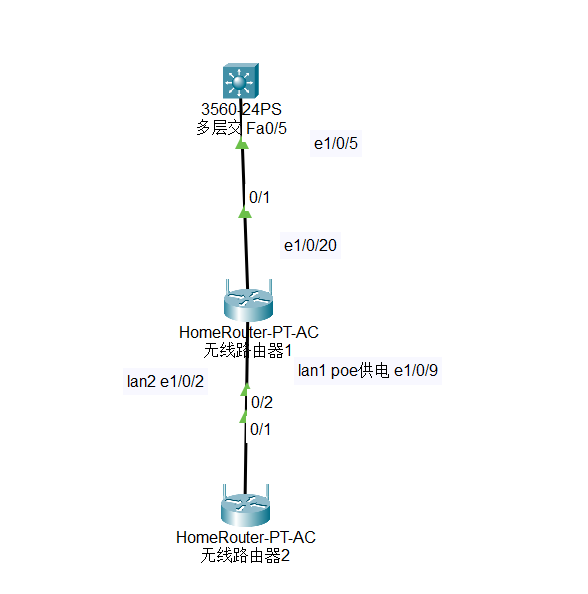

拓扑如上，用思科模拟一下拓扑，上面的是三层交换机，中间的是无线ac，最后是无线ap
首先看交换机配置
en conf t hostname WLAN-2F vlan 101 ip add 192.168.101.254 255.255.255.0 //给vlan添加ip地址 exit int e1/0/5 sw mode tr sw trunk allowed vlan all //改为trunk模式后在这个端口放行所有vlan exit service dhcp //开区dhcp服务 ip dhcp pool vlan101 //创建地址池，名字是vlan101 network-add 192.168.101.0 24 //地址池 default-router 192.168.101.254 //网关 dns-server 114.114.114.114 //dns地址 exit
ac配置
en conf t hostname AC-2F vlan 101 vlan 500 int vlan 500 ip add 10.1.2.254 255.255.255.0 int e1/0/1 sw mode tr sw trunk allowed vlan all sw trunk natice vlan 500 //设置管理vlan，用于ap的capwap隧道 exit int e1/0/20 sw mode trunk sw trunk allowed vlan all exit service dhcp ip dhcp pool appool network-address 10.1.2.0 24 default-router 10.1.2.254 exit show ip dhcp binding //ap设备获取到了地址，获取继续下一步 //然后这里获取到之后就把供电的那个口插到e1/0/1这里，把另一个拔了,如果直接插在1口请忽略这一步 wireless //进入无线设置 enable //开启无线 ap authentication none //关闭ap认证 discovery vlan-list 500 //让ap去vlan500里获得一个地址，然后就就会自动上线，没有的话去ping一下ap，也可以 show wireless ap status //查看ap是否上线，成功继续下一步 //找不到的话就网线接上去进去web自动部署一下。 network 2 //创建无线 ssid 0721-2.4G //创建无线网络配置2 vlan 101 //绑定到vlan101 security mode wpa-personal //启用wpa加密，就是给wifi加密码 wpa key Server2025!@ exit network 3 ssid 0721-5G vlan 101 security mode wpa-personal wpa key Server2025!@ exit ap profile 1 //进入ap配置文件1 radio 1 配置上面network 2射频 vap 1 启用vap enable exit exit radio 2 vap 2 enable end wireless ap profile apply 1 将配置文件1应用到所有ap yes //确认
