交换机的端口聚合配置（思科模拟）
首先我们先得知道为什么会有端口聚合
首先我们要知道生成树的问题
生成书数最大的问题就是接口阻塞
被阻塞的端口就是浪费的资源，两个接口只有一个接口在工作。
那么端口聚合就由此而来，把两条网线聚合成一条。
端口聚合的功能：提高贷款，可以做到冗余备份，做到端口负载均衡，并且不会环路。
端口聚合又分为二层和三层链路聚合
二层就是vlan，三层就是ip地址

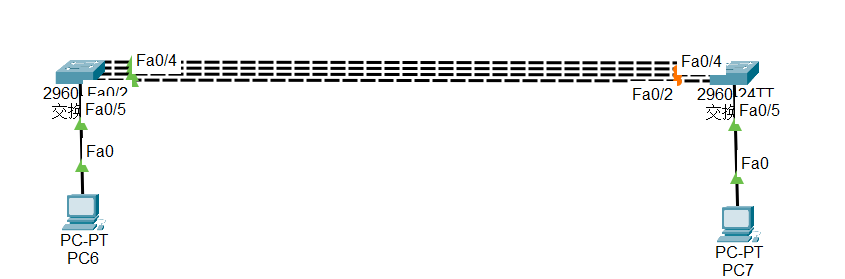

可以看到普通交换机由于自带生成树，导致只有一条链路保持工作，其余端口都处于阻塞状态
如果pc机传输一个特别大的数据，会导致传输速率特别慢
首先创建聚合口
spanning-tree//查看生成树

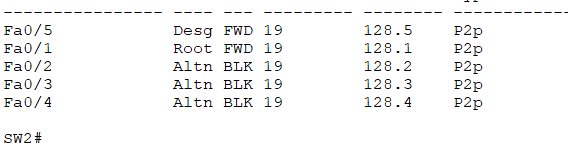

可以看到SW2端口有三个都是BLK也就是阻塞了
那么先添加聚合组
int port-channel 1 //端口聚合组1
2.聚合口配置trunk模式
switchport mode trunk //设置为trunk模式 switchport trunk allowed vlan ID //允许之指定vlan通过端口
3.配置接口
int range f0/1-4 //range为同时配置多个接口命令 sw mo trunk //模式要和聚合口模式相同
4.将接口加入聚合组
channel-group 1 mode desirable //on和这个都可以 end show etherchannel summary //查看聚合协议
另一个交换机同理

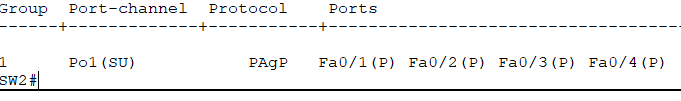

可以看到端口已经UP了，并且已加入聚合端口
再查看一下生成树

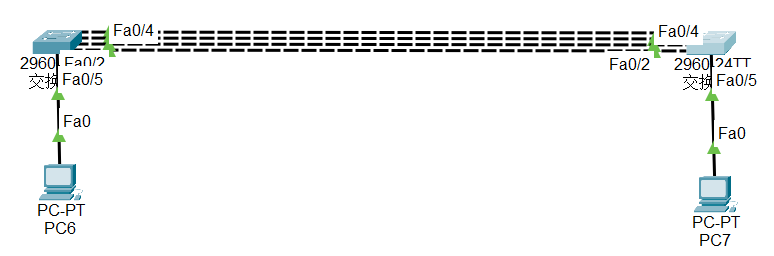

可以看到端口已经都聚合并且为FWD转发模式了
现在我们再来看看三层交换机的配置
首先由于三层交换机的端口默认是二层端口，我们要改为路由接口。我们先要进行配置
int range f0/1-2 no switchport //不要交换机端口
三层交换机也可以像二层那样配置
int port-channel 1 no sw //这个也默认是交换机端口，需要关闭，不然无法添加ip地址 ip add 192.168.13.1 255.255.255.0 exit int range f0/1-2 channel-group 1 mode desirable
接口也加入成功
